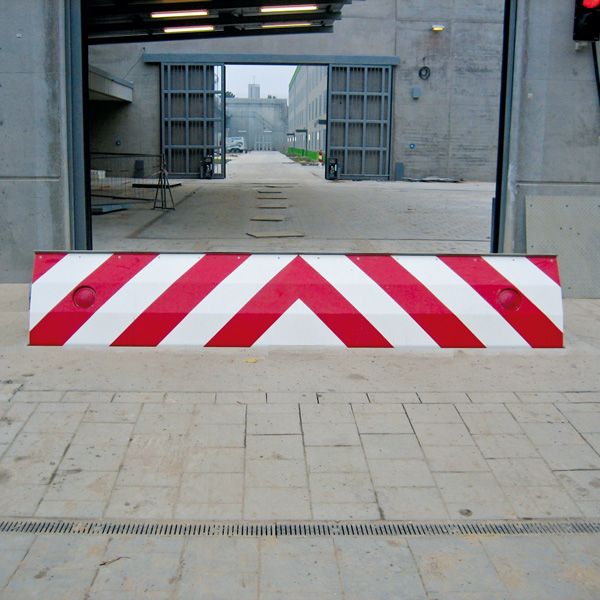

Durchbruchsperre TC-DBS 926 300…500
Durchbruchhemmend, Aufhaltestufe M50/K12
Die durchbruchhemmende TESCON-Durchbruchsperre (DBS) sichert mit einer Anpralllastaufnahme von 926 kN mit einem Höchstmaß an Sicherheit die Ein- und Ausfahrt besonders schutzbedürftiger Objekte. Über einen elektro-hydraulischen Antrieb wird das Sperrsegment 675 mm über Fahrbahnniveau in die Sperrposition ausgefahren.
Die Überfahrbarkeit der abgesenkten Durchfahrtssperre ist gemäß Brückenklasse SLW 60 ausgelegt.
Technische Daten für TC-DBS 926
|
|
Durchbruchsperre TC-DBS 926 |
|
Sperrteil |
Stahl, verzinkt und kunststoffbeschichtet |
|
Ausfahrhöhe |
675 mm |
|
Sperrbreite |
von 3,00 bis 5,00 m |
|
Anpralllast |
926 kN (entspricht 7,5 t bei 80 km/h) |
|
Tragfähigkeit |
100 kN Radlast nach SLW 60 - DIN 1072 |
|
Hydraulikaggregat |
separat angeordnet, max. Entfernung ca. 20 m |
|
Hydraulikmedium |
biologisch abbaubar, Wassergefährdungsklasse 1 |
|
Notbetätigung bei Stromausfall |
Handpumpe oder Hydrospeicher für einen Zyklus |
|
Steuerung |
separat angeordnet |
|
Versorgungsspannung |
400 V 50 Hz |
Standardvarianten für Durchbruchsperre TW-DBS 926
|
|
Durchbruchsperre TC-DBS 926 |
|||
|---|---|---|---|---|
|
|
Typ |
Leistung in kW |
Gesamtgewicht |
Hub-/Senkzeit |
|
3 m lichte Durchfahrtsbreite |
TC-DBS 926-3 |
4,0 |
2800 kg |
5/4 |
|
4 m lichte Durchfahrtsbreite |
TC-DBS 926-4 |
4,0 |
3750 kg |
5/4 |
|
5 m lichte Durchfahrtsbreite |
TC-DBS 926-5 |
4,0 |
4700 kg |
5/4 |
Zubehör Durchbruchsperre TC-DBS
Druckspeicher für einen Zyklus bei Stromausfall für:
- Warnblinkleuchten rot oder gelb 200 mm Ø
- Ampel rot/grün 200 mm Ø für Mastmontage incl. Ampelmast
- Aufputz-Schlüsselschalter "Heben-Senken"
- Einbau-Schlüsselschalter "Heben-Senken"
- Drucktaster "Heben- Senken"
- Not-Aus-Taster mit mechanischer Verriegelung
- Heizung, zusätzliche
Test der Anprallresistenz einer Durchbruchsperre
nach PAS 68 – d.h. 7,5 t mit 80 km/h
Die Durchbruchsperre hielt stand, das Fahrzeug war zerstört und die DBS ist immer noch funktionsfähig.
