Drehkreuz Rondo

  • Personenvereinzelung
  • zuverlässige Sicherung von Außenbereichen und Freigeländen mit hoher Besucherfrequenz
  • Ausführung: mechanisch, elektromechanisch oder motorisiert
  • feinfühlige Aufschlagerkennung für höchstmögliche Personensicherheit

weitere Eigenschaften

  • zahlreiche Optionen, zum Beispiel Erweiterung für barrierefreien Zugang
  • ausgelegt auf 10 Millionen Personendurchgänge
  • komfortable Durchgangsbreite von 720mm
  • TORWERK-Langzeit-Korrosionsschutz (4-Stufen-Verfahren): 260µm (C4 bis C5 möglich)

RONDO-Drehkreuze sind die ideale Lösung für die Zutrittskontrolle im Außenbereich, wenn viele Personen in kurzer Zeit ein Areal betreten oder verlassen sollen. Durch die Antriebsvarianten lassen sich die RONDO-Drehkreuze genau an ihren Einsatzzweck anpassen. Das Drehkreuz-RONDO 1 verfügt über eine elektromechanische Verriegelungseinheit, die Drehbewegung erzeugt der Benutzer selbst, eine beliebte Variante in Freizeitparks und Stadien. Das elektro-motorische Drehkreuz-RONDO 2 wird durch eine energieeffiziente, wartungsfreie MHTM™-Antriebseinheit in Bewegung versetzt, die erste Wahl für die repräsentative Sicherung von Außen- und Firmenarealen. Beide Antriebsversionen lassen sich mit allen gängigen Zutrittskontrollsystemen ansteuern und wahlweise in beiden Durchgangsrichtungen betreiben. Das rein mechanische Drehkreuz-RONDO 3 lässt die Besucher nur in einer Richtung passieren und ist dadurch besonders für unbewachte Ausgänge in Schwimmbädern, Sportanlagen und Parks geeignet. Auch sonst lassen sich die RONDO-Drehkreuze individuell an ihre Anforderungen anpassen mit unterschiedlichen Materialausführungen, Verriegelungsvarianten, zusätzlichen Anbauteilen und Erweiterungen für Fahrräder, Rollstühle und Materialtransporthelfen.

  • zuverlässige Sicherung von Außenbereichen und Freigeländen mit hoher Besucherfrequenz
  • mechanische, elektromechanische oder motorisierte Ausführung
  • feinfühlige Aufschlagerkennung für höchstmögliche Personensicherheit
  • zahlreiche Optionen, zum Beispiel Erweiterung für barrierefreien Zugang
  • ausgelegt auf 10 Millionen Personendurchgänge

Anwendung zur Personenvereinzelung, besonders in Bereichen, die kontroll- und schutzbedürftig sind:

  • Behördenliegenschaften
  • Industrieanlagen und Kraftwerke
  • Militäreinrichtungen
  • Versorgungsanlagen
  • Flughäfen (Betriebsbereiche)
  • Sport- und Freizeitanlagen

DKR-Rondo 1: elektromechanischer Antrieb, beidseitig steuerbar

DKR-Rondo 2: elektromotorischer Antrieb, beidseitig steuerbar

DKR-Rondo 3: mechanische Drehsperre, in eine Richtung drehbar



Geometrische Kenndaten Einzelanlage
Durchgangsbreite 720 mm
Durchgangshöhe 2.050 mm
Bodenfreiheit 90 mm
Grundfläche 1.900 x 1.900 mm
Gesamthöhe 2.400 – 2.500 mm
Teilung 120°Grad



Maßänderungen sind unter Beachtung der örtlichen Gegebenheiten möglich.

Das Drehkreuz wird als Montageeinheit gefertigt, bestehend aus dem Rahmenbügel, den Leitelementen, den Sperrbügeln, der Drehkreuzspindel und der Verriegelung.

Der Rahmenbügel besteht aus zwei seitlichen Standpfosten und dem oberen Trägerbalken zur Aufnahme der Antriebseinheit und eines Daches.

Die Personenleitelemente bestehen jeweils aus einem kreisförmig gebogenen geschlossenen Rahmen mit einer Stabfüllung (Stababstand ca. 120 mm) und werden links und rechts vom Drehkreuz am Rahmenbügel angeordnet, wobei ein Personenleitelement mit Sperrbögen aus Rundrohr versehen ist.

Die Drehkreuzspindeln bestehen aus einer Drehkreuzachse aus Rundrohr, ∅ 100 mm (V4A), ausreichend dimensioniertem Hals- und Fußlager. Die Sperrarme aus V4A-Rundrohr, haarnadelförmig gebogen, sind in 3 Reihen unter 120° an der Drehkreuzachse angebracht.

Einfach zugängliche Komponenten:  Alle für den Betrieb erforderlichen Bauteile sind im Trägerbalken untergebracht – das vereinfacht Montage,  Inbetriebnahme und Wartung erheblich.



Steuerung: Mikroprozessor-Steuergerät

Netzspannung: 110 – 240 VAC, 50/60 Hz

Leistungsaufnahme: ca. 50 W (ohne Zubehör)

Einschaltdauer: 100 %

Schutzklasse: IP 43



Die Steuerfunktionen sind:

  • Drehkreuz in beide Richtungen gesperrt
  • Drehkreuz in beide Richtungen dauernd geöffnet
  • Einzelöffnung über Steuerorgane in Abhängigkeit von der Bedienseite aus

Verhalten bei Stromausfall:

Die Ausgangsrichtung wird automatisch freigeschaltet, wobei der Eingang gesperrt ist. Andere Kombinationen sind auf Wunsch möglich.

Fundamentkonsole serienmäßig:

  • 300 mm OK Gelände mit großzügiger Kabeleinführung
  • paarweise Anordnung von Dübellöcher und Nivellierschrauben für eine optimale flucht- und lotgerechte Montage

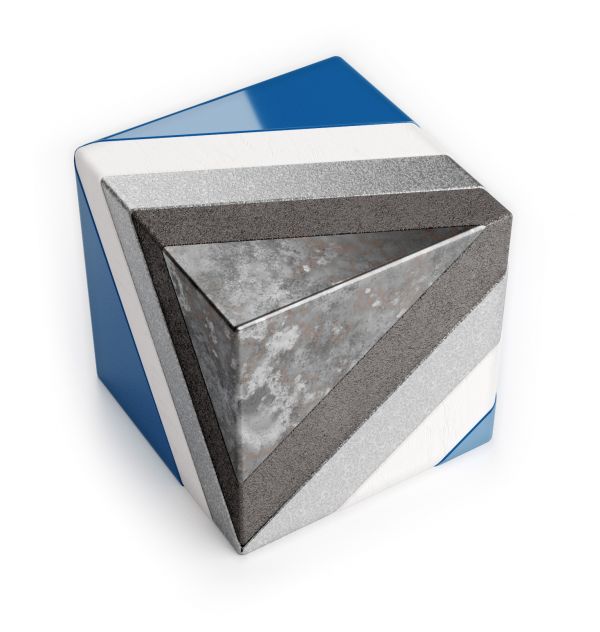

TORWERK-Langzeit-Korrosionsschutz (4-Stufen-Verfahren)

Alle Anforderungen an Korrosionsschutzbelastungen nach DIN EN 12944-2 der Kategorie -C4, werden erfüllt.

Stufe 1 – Sandstrahlen in Sa3
Stufe 2 – Flammspritzverzinkung
Stufe 3 – Pulvergrundierung
Stufe 4 – Pulverdeckbeschichtung.

Erstklassige Oberflächenhaptik durch:

  • Luftdicht geschweißte Konstruktion
  • Keine Zinklöcher in der Oberfläche
  • Kein Hervortreten plangeschliffener Schweißnähte (Gehrungsecken) nach der Verzinkung

Umweltschonendes Verfahren:

  • Keine Verwendung von Lösungsmitteln
  • Wiedergewinnung des Oversprays



Weitere Informationen zum TORWERK-Langzeit-Korrosionsschutz

Farbgestaltung / Beschriftung:

Dach, Trägerbalken (Antrieb), Tragsäulen und Seitenelemente können in unterschiedlichen Farbtönen nach RAL/DB gestaltet werden.
Der Trägerbalken kann zusätzlich mit einer Torbezeichnung beschriftet werden

Anbauteile:

  • Anbauterminal 500 x 220 mm mit Blendenausschnitt 450 x 175 mm für Bedien- und Kommunikationselemente im ergonomisch angepassten Design und großzügigen Montageraum
  • Anbau an der Innen- und Außenseite oder auch Terminalanordnung übereinandergestapelt möglich.

Signalgeber:

  • LED-Piktogramm Rotkreuz/Grünpfeil
  • LED-Knopfleuchten rot/grün
  • Drehkreuz-Beschriftung am Trägerbalken

Bedienelemente:

  • Freigabedrucktaster beleuchtet, Schlüsseltaster, Schlüsselschalter Ein/Aus
  • Codekartenleser und andere Kommunikationssysteme auf Anfrage möglich

Überdachungen:

Bei der Wahl der Dachform werden folgende Varianten unterschieden:

  • rundes Dach aus einem leichten Tragrahmen, Blechfüllung und Attika umlaufend,
    Durchmesser 1.876 mm, Höhe 80 mm, Entwässerung an den Dachkanten seitlich über Fallrohr (Anschlussnennweite DN 50), wahlweise mit 2 flachen LED Beleuchtungspaneelen a.P. an der Unterseite des Daches in Verbindung mit einem Dämmerungsschalter
  • quadratisches Dach aus einem leichten Tragrahmen, Blechfüllung und Attika umlaufend,
    1.876 x 1.876 mm, Höhe 80 mm, Entwässerung an den Dachkanten seitlich über Fallrohr (Anschlussnennweite DN 50). Wahlweise mit 2 flachen LED Beleuchtungspaneelen a.P. an der Unterseite des Daches in Verbindung mit einem Dämmerungsschalter

Gestaltung der Personenleitelemente:

  • anstelle Stabfüllung, wahlweise geschlossene Blechfüllung oder Lochblechfüllung in pulverbeschichteter Ausführung oder in Edelstahl gebürstet



Jedes konfigurierte Drehkreuz wird werkseitig komplett vormontiert und intern betriebsfertig verdrahtet und angeschlossen geliefert.

Die Errichter/Monteure müssen das Drehkreuz lediglich auf das bauseits vorgefertigte Fundament abladen, ausrichten, über die Stellschrauben nivellieren und mit den mitgelieferten Dübeln verankern. Ein Elektrofachmann stellt den Netzanschluss her und damit ist das Drehkreuz betriebsbereit. Zeitraubendes Studieren von Montageanleitung, Sortieren von Baugruppen und Verbindungselementen entfällt.
